某一天，我舊的iPhone4s沒辦法充電，換了兩條不同的充電線後，我判斷是Dock孔壞掉。因為我的插座可以充我的iphone5s，這樣判斷，線壞的機率很低，而插座是確定沒壞的。那這樣來說，就是Dock 孔壞掉了。所幸，現在網路上有好多好多視頻，教你拆iPhone的各個部件。從Home鍵、電源鍵、面板，Dock孔這些部件，全部都可以從網路上分開購買，然後自已做零部件的更換。當然，交給維修手機的店也能幫你找，但是如果是要換dock孔，起價是三五千，而且也不是當天能拿回來。摒持著工程師的精神，我就打算自己把他拆開來，自己修。只要買這些工具就好了，全部在樂天的網站上可以買到。
 |
| 如果在台灣要買的話，各大網拍都買得到。 |
不過呢，要拆開iphone的起點，那個外殼的梅花玟螺絲，一般的五金行是買不到的，但iphone的熱賣，讓這特規螺絲起子到處都買得到。而且買這一組，會附其他的零件，讓你可以把所有iphone裡面的大小零件都換掉，而其中的吸盤，就是為了分解螢幕而設定的。
所以，就訂下去！等過一陣子，工具就到啦！除了Dock孔的零件，我也順便訂了一個home鍵，畢竟這一台home鍵按起來有點怪怪的。
 |
| 工具組，home 鍵和 dock 部件，以及等待手術的iphone 4s |
過了數天後，我就收到了上述這些部件。工具中內含二把起子，一把是對應iPone最外面的特規螺絲，另一把是十字型的。而這個平面手把，也會在拆除各種部件中應用到。
接下來，開始動手術啦！
 |
| 動手術之前，記得上網打開 youtube的教學影片，邊做邊確認。 |
 |
| 這就是維二可以在iphone 4s 外殼上看到的螺絲，而且他是特殊螺牙 |
 |
| 把維二的螺絲解開，就可以看到內部構造。 |
 |
| 在拆電池之前，你需要將這個安全開關打開 |
 |
| 然後電池就可以拿出來啦 |
 |
| 接下來，瞄準dock孔的部件，一路拆過去 |
 |
| 這應該是防EMI的墊片(不確定) |
 |
| dock孔外的部件 |
下圖這個，就是這次手術的可能病灶，把他拆了換個新的上去。
 |

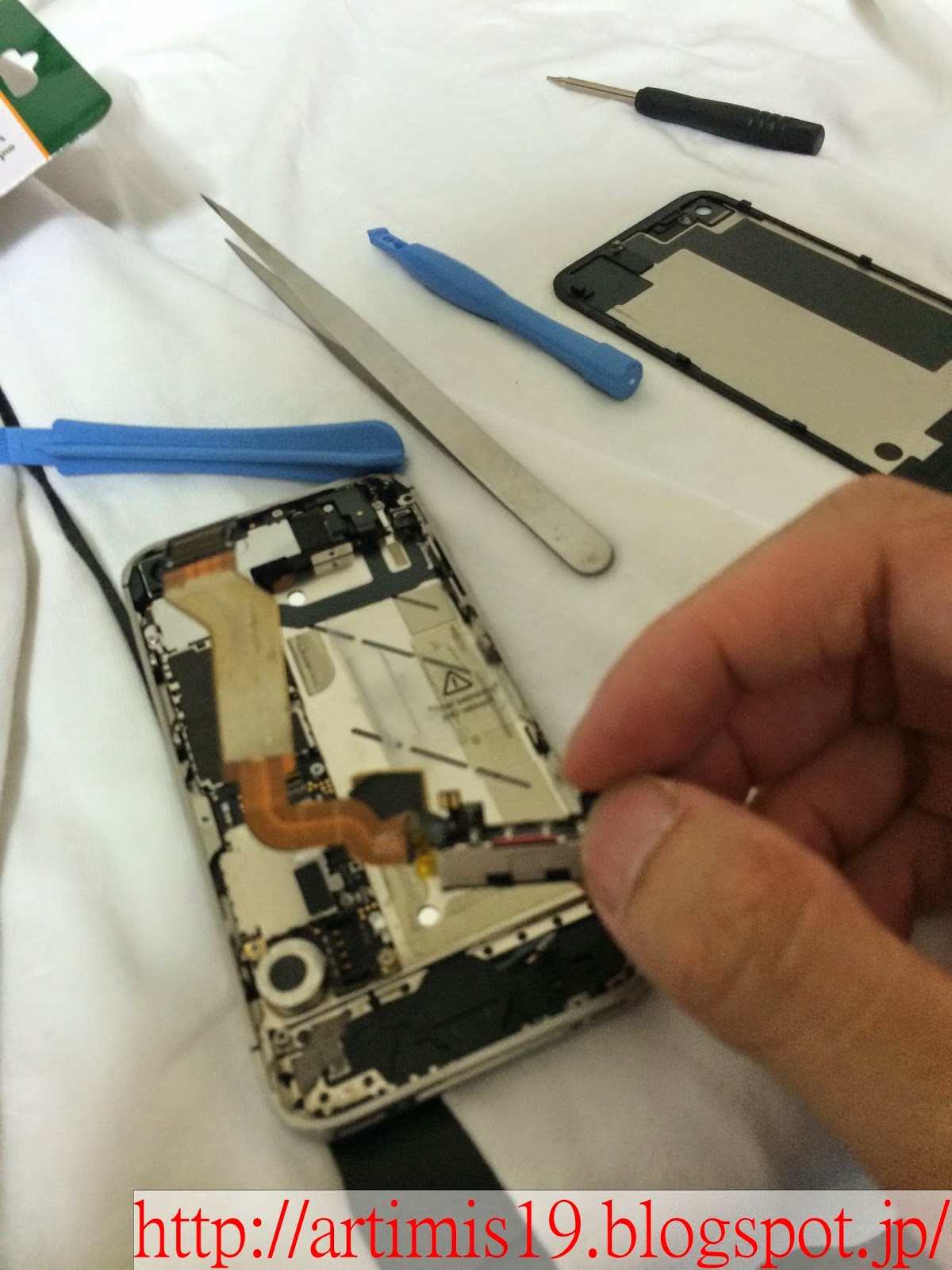

| 發現病灶！切除 |
 |
| 新舊部件 |
 |
| 換上去，他mic是右邊那個，所以左邊那個孔，是喇吧，收音只有右邊那個孔。 |
 |
| 一步一步拚回去 |
這就是把蓋子蓋上的前一步，如果你後方的cover蓋不上，請檢查裡面的部件排列是不是有錯誤。
 |
| 裝回去了，最後一步，把蓋子關上。 |
 |
| 可以開機！應該是沒問題了 |
 |
| 可以正確的進入畫面。應該是沒問題了。 |
最後呢，我成功的把dock孔的部件拆了，換一個新的dock上去。而換上去後也成功的開機。觸控、音樂方面也沒問題。
但是
但是
我的Dock孔還是沒辦法充電，也就是說，我trouble shooting時射錯了，問題不在這個dock孔。那問題可能在哪呢？
我判斷如下。
A) 有可能這兩條電源線都發生接觸不良的情形，畢竟原廠的線已經被我弄斷了，現在這這兩條都是在百元商店買的，可能是有問題的線。不過兩條線同時出問題的機率很低，我現在先訂了第三條線，等線一到就可以測試了。
B)有可能Dock的排線連接到主板，或主板連接到電池的某個接點失效了，而且這個接點就是電流通過的接點。但可惜的是，我手上沒有任何工具可以對這一點做trouble shooting，如果知道是哪個接點的話，去買個接點清潔劑應該就沒問題了。所以，現在只能先做A。
以上，就是我第一次拆iPhone 4s 的心得。
如果有其他想拆的，請務必參考YouTube上的影片或iFixit
